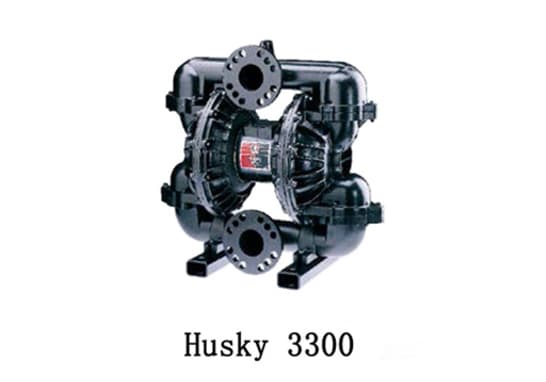

固瑞克气动隔膜泵 3 英寸金属泵体（法兰连接）
发布：2022-08-12 · 更新：2026-09-04 · 气动双隔膜泵
固瑞克（Graco）3 英寸气动双隔膜泵是该系列中流量最大的规格，最大流量可达 275 gpm（1041 L/min），并能输送粘度高达 25000 cP 的介质。泵体采用法兰连接，无液体渗漏，外部环氧涂层可抵御恶劣工况。
产品特点
- 泵体法兰连接，无液体渗漏
- 更大的流体通道，更大的流量——流量可达 275 gpm（1041 L/min）
- 可输送流体粘度达到 25000 cP
- 环氧涂层可抵御恶劣的工作环境
技术规格
| 最大工作流体压力 | 120 psi（0.84 MPa，8.4 bar） |
|---|---|
| 工作空气压力范围 | 20–120 psi（0.14–0.84 MPa，1.4–8.4 bar） |
| 最大空气消耗量 | 325 scfm（9.1 m³/min） |
| 空气消耗量（70 psi / 100 gpm 工况） | 120 scfm |
| 最大自由流量 | 1041 L/min（62.46 m³/h） |
| 最大往复速度 | 135 cpm |
| 每往复流量 | 2.0 gal（7.6 L） |
| 最大自吸高度（干抽，DK3666） | 8 ft（2.4 m） |
| 最大输送固体颗粒 | 3/8 in.（9.4 mm） |
| 噪音级别（70 psi、200 cpm） | 79 dBA |
| 空气进口尺寸 | 3/4 in. npt(f) |
| 流体进／出口尺寸 | 3 in. ANSI 四螺栓法兰／DIN 八螺栓法兰 |
| 浸液部件 | 铝、PTFE、Santoprene、Hytrel、镀层钢、乙缩醛、不锈钢 |
| 重量 | 68 kg |
| 操作手册 | 308-639 |
注：最大自吸高度随阀座、球与隔膜的不同组合而变化。
选型提示
3 英寸泵可输送 25000 cP 的高粘度介质，是树脂、胶粘剂、浓浆料转运的常用选择。但要注意两点：一是干抽自吸高度仅 2.4 m，明显低于小规格泵，高粘度或高吸程工况应尽量灌注启动或让泵靠近液面安装；二是满负荷空气消耗量达 325 scfm（9.1 m³/min），对气源要求很高，务必先核算空压机排量再定型。
